一、产品概述

　　1.由于电网系统的电容电流越来越大。 供电系统一旦出现 单相接地故障 ，故障点的残流(残流=感流-容流) ≥10A ，则 对系统的危害性非常大。 为了解决此故障 ，则系统普遍加装 消弧线圈来降低接地点的残流值 ，使其控制在10A以内可以 达到自行熄弧、 消除故障的目。 要控制残流值 ，则需要准确 的电容电流值 ，才能保证残流值的有效。 那么电容电流测量 仪就可以准确提供系统的电容电流值以供使用。

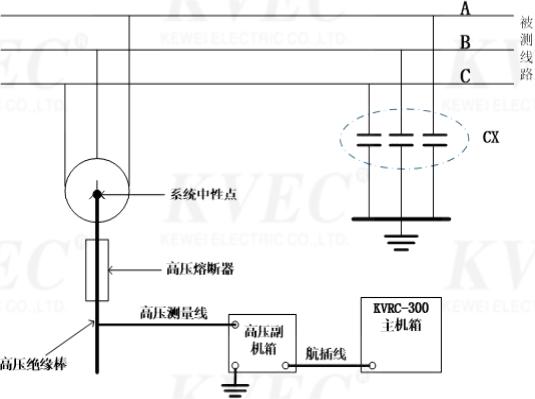

　　使用KVRC-300遥控型便携式电容电流测试仪进行测量 时 ，测量接线示意如下:

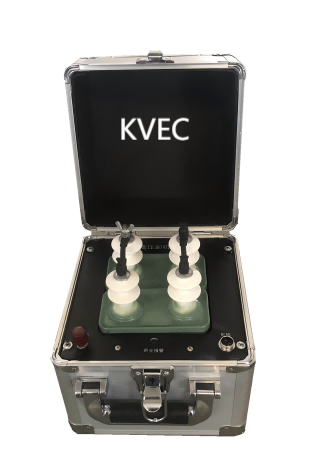

　　2.产品型号：KVRC-300

　　3.测量方法：外置PT中性点测量法：此产品使用一次中心点直接测量法， 测量数据更准确快捷。

二、产品五大特点

　　1.先进科学的测量机理：

　　KVRC-300 型电容电流测试仪采用 “标准信号注入、 幅值比较法”进行测量。

　　2.高集成度、高智能化的测量系统：

　　KVRC-300 型电容电流测试仪以高可靠性工业级单 片微处理器做为系统的测控中心 ，实时 监控系统的运 行状态 ，完成标准信号调校、 电量取样、 矢量修正及 分布电容反馈信号唯一化等关键测量环节的实时调控， 继而完成信号的复平面计算 ，输出测量结果( LCD 液 晶汉字显示及打印输出) 。

　　3.智能、可靠、快捷的设计理念：

　　测试仪具备智能自诊断功能、 异常声光报警提示 功能 ，遥控操作 ，可自动完成测量。 测试仪内置高压 阻断瞬间保护和高压快速熔断器环节 ，确保电网出现 故障时 ，测试仪不会受到任何损坏。 在测量过程中电 网发生相地短路故障时 ，仪器的声光报警灯立即点亮， 提醒操作人员注意： 立即摘掉中性点连线 ，进一步保 证仪器及人身的安全。

　　4.现场操作十分方便。测量时间短：

　　将测试仪提供的两根测量接口电缆在线路的中性 点(主变中性点、 接地变中性点、 补偿电容器中性点、 电抗器中性点均可) 和大地之间各挂一根 ，遥控按动 测按键 ，测试仪会自动完成标准信号注入、 收集、 唯 一化。

　　5.适用范围广 ，6KV/10KV/35KV网均可测量：

　　新一代配网电容电流测试仪既可测量 6KV、 10KV 网 ，也可测量 35KV 网 ，只需用户简单设定 ， 做到一机多用。

三、性能参数

　　1.以工业级 MCU 为测控中心，测量自动化程度高，保护环节完善， 配有声光提示及报警功能，操作简便，人机交互界面友好，遥 控测量，安全可靠。测量结果可打印输出，并可自动储存本次 测量结果;

　　2.仪器工作电压：AC220V±10% 50HZ;

　　3.测试范围：产品适用于 6KV、10KV 及 35KV 系统， 最高电压不得超过40KV;

　　4.量程： 电容：1～125 μF;电流：1～250A;

　　5.测量精度: ≤2%;

　　6.注入信号：电流<0.5A; 电压<1V; 频率 0.1~20Hz;

　　7.中性点形式：主变中性点、接地变压器中性点、补 偿电容器中性点、电抗器中性点;

　　8.环境温度;-20℃~55℃ ;

　　9.相对湿度：≤90%RH ;

　　10.外形尺寸：主机箱(长×宽×高) 480×420×220;高压副机箱(长×宽×高) 210×205×255;

　　11.重量：约 10Kg。
