一、产品概述
消弧线圈设备是我国电力、煤炭、化工、钢铁等企业电网系统中必不可少的过电压保护安全设备。
消弧线圈设备经过30年的发展，从人工调节到微机自动调节控制的发展过程。目前我国配电网的微机控制自动调节消弧线圈可以根据配电系统中性点电压的变化，自动调整消弧线圈到最佳位置进行电容电流补偿，减小故障残流，防止弧光形成或重燃，保证配电系统安全运行。 为了快捷、准确、及时的检测消弧线圈成套设备的性能，我司研发了专用的消弧线圈综合检测仪。可以对消弧线圈成套设备进行全面检测，及时掌握设备性能，保证消弧线圈设备及电力系统安全可靠运行。
●综合检测仪模拟电网位移电压及对地电容，与消弧线圈本体连接后，构成LC谐振回路。模拟系统接地时产生的容电流值，与检测仪所投入的电容进行比较，以此来校验消弧线圈控制器的电容电流计算功能。改变电容值，观察消弧线圈是否起测并调节到相应的档位，即可验证消弧线圈控制器的起调、调档功能是否正确。
●检测仪可输出零序电压、电流，测试消弧线圈的阻尼回路过压、过流保护回路是否正常;校验消弧线圈控制器位移电压、零序电流测量值的准确度。
●检测仪可以测量消弧线圈回路直流电阻。
●检测仪通过测量显示可控硅回路的波形，可以直观判断可控硅的工作状态。
二、市场响应
市场布局：目前该产品已经销往北京、西安、江西、广东。 特点：专用的消弧线圈综合检测仪彻底解决了依靠消弧线圈控制器显示数据作为参照来判断设备的运行情况。以第三方的身份，科学的检测方法，准确无误的检测数据，客观的反应消弧线圈运行的真实情况。
客户反馈：使用该设备快捷、有效、科学、准确的检测了消弧线圈设备的运行状态，给设备维保提供了有力的技术支持。
三、第二代KVJC-E型消弧线圈综合检测仪
1.主要特点：
●第二代(KVJC-E型)消弧线圈综合检测仪是在原来第一代(KVJC-XH22型)自动消弧线圈模拟调试检测仪升级而来的。
●在原来的基础上增加了直流电阻测试、可控硅测试及电容电流测试功能。
●大屏幕显示波形，准确直观的可见可控硅的运行状态。
●有效解决了目前无法在运行现场准确判断可控硅的是否良好的痛点。
●操作及显示由触摸屏来完成，突出了简洁快捷的特点。
●一台仪器基本具备了消弧线圈成套设备控制回路所需的所有试验的功能。
●升级后的产品整体重量减轻了50%，更方便携带。
2.主要功能：
●适用范围：各种电压等级和容量的消弧线圈(6kV、10kV、35kV、66kV)。
●可校验消弧线圈控制器：
◆电容电流、残流显示及计算功能。
◆可校验消弧线圈起测及调档功能。
●可校验消弧线圈控制器零序电压输入采样功能。
●可校验消弧线圈控制器零序电流输入采样功能
●可对阻尼回路进行过压、过流保护测试。
●可对消弧线圈及有载调压开关进行直流电阻测试。
●可校验可控硅的工作状态，能通过波形有效判断可控硅导通、截止、开路状态。
3.基本参数：
●工作电源：AC220V。
●电容4组，分别为1μF、10μF、20μF、30μF，可组合投切，范围为1-61μF。
●直阻测试：最大量程为30Ω，分辨率为0.5mΩ,直流电源5V。
●可控硅测试电压输出：380VAC。
●Ubd电压输出：10V-30VAC。
4.环境要求：
●户内使用，通风应良好 。
●环境温度：-10℃ ～ +55℃。
●相对湿度：小于90%，表面无凝露 。
●大气压力：80 ～ 110Kpa 。
●海拔高度：< 2000m 。
●周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
5.仪器面板：
●触摸屏：用于数据运算、输入输出、参数设置、控制、操作、显示等功能。
●接线端子 ◎电压：电压输出接线端子，主要用于阻尼回路的电压保护测试功能。
◎电流：电流输出接线端子，主要用于阻尼回路的电流保护测试功能。
◎直阻：测量直流电阻接线端子，主要用于消弧线圈及有载调压开关回路的直流电阻测试。
◎Ubd：交流电压输出接线端子，与消弧线圈的A、X连接，主要用于效验控制器的电容电流及残流的计算和显示功能以及控制器的起测和调档功能。
◎TR1AC：可控硅功能测试端子。根据综合仪显示在仪器界面的波形，来判断可控硅的性能。
◎地接端子：保证设备及人身安全。

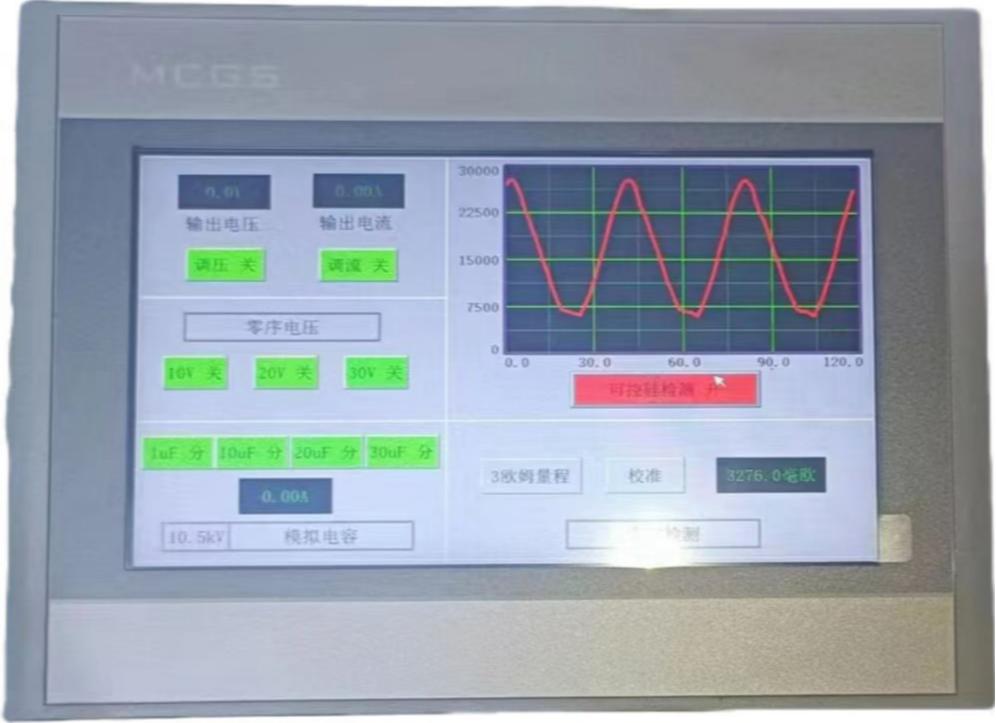

6.仪器界面：
●调压关、调压流：用于进行过压、过流试验时操作的切换开关。
●不对程电压(10-30v)：10V关、 20V关、30V关是进行控制器自动跟踪测量、调档功能测试时给定电压的选择开关。
●1μF-30μF分：是进行控制器自动跟踪测量、调档功能测试时给定系统电容值的投切开关。
●电容电流：是给定模拟的电容电流显示。
●可控硅关：是测试可控硅性能的投切开关。
●示波界面：是显示可控硅控制回路的波形，可通过波形判断可控硅的性能。
