目前我国3~66kV电网，绝大部分采用中性点不接地或经消弧线圈接地方式。电力行标DL/T620-1997中规定：3~10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式：3~10kV架空线路构成的系统和所有35kV、66kV系统，10A;3~10kV电缆线路构成的系统，30A。

　　消弧线圈的主要作用是在电网发生单相接地时产生电感电流以补偿电网电容电流，使故障点残流变小，达到自行熄弧、消除故障的目的。消弧线圈的使用，对抑制稳定电弧过电压，预调式消弧线圈还可消除电磁式压变饱和引起的铁磁谐振过电压。因此，使用消弧线圈对降低线路故障跳闸率方面起到明显效果。

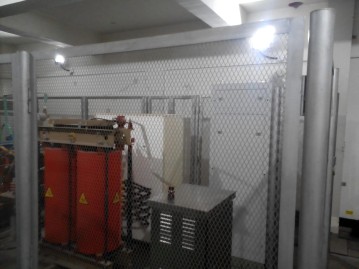

室内围栏式消弧成套装置

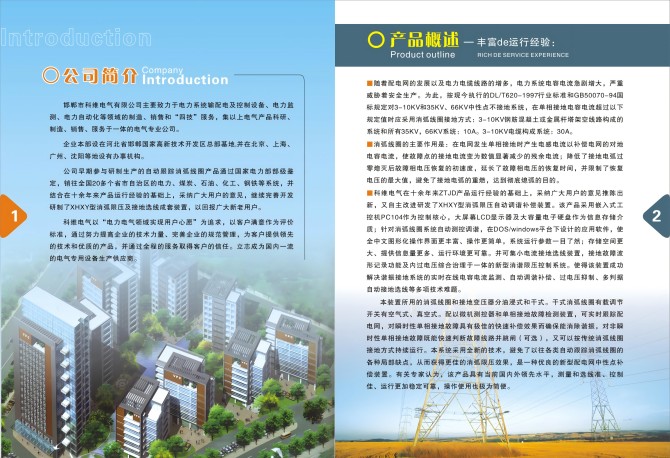

　　我公司研制的XHXY+(ZTJD)系列智能型接地补偿消弧线圈限压装置，获国家专利，并通过电力部部级鉴定，已在全国近三十个省、市、区广泛用于电力、石油、化工、钢铁、煤炭等3~66kV电网，自95年4月第一套挂网至今，已有数千套投入电网使用，以其故障率低、运行稳定，被用户誉为“弧光杀手”、“电网保护神”。

　　本装置所用的消弧线圈和接地变压器可以是油浸式，也可以是树脂浇注式。干式消弧线圈有载调节开关可以用空气式，也可以用真空式。微机控制器采用高性能工控机。

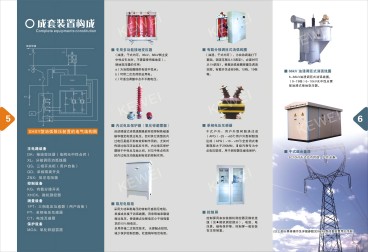

　　XHXY型消弧限压装置电气结构图

　　主电路构成：

　　DK:接地变压器(电网无中性点时) XL:调匝消弧线圈 QS:三相开关柜 ZNX:阻尼电阻箱

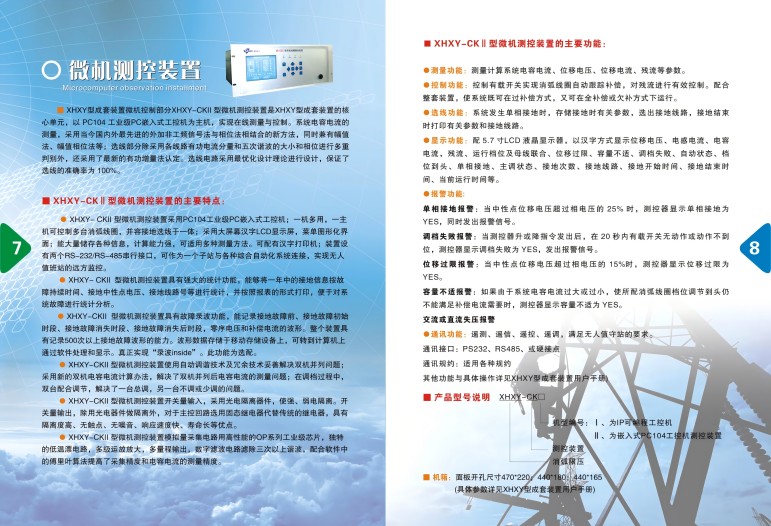

　　控制设备：KG：有载调压开关 KVCK:微机测控器

　　测量设备：1PT:三相电压互感器 PT：单相电压互感器 CT:电流互感器

　　保护设备：MOA:氧化锌避雷器

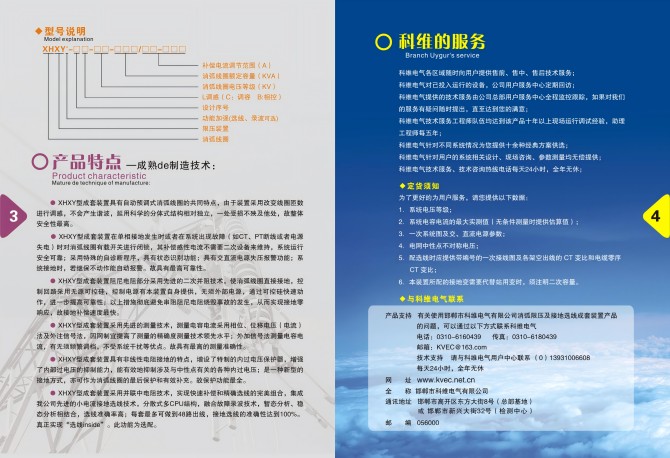

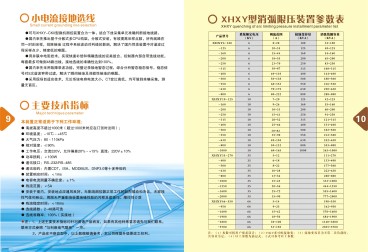

　　型号说明
