1.概述

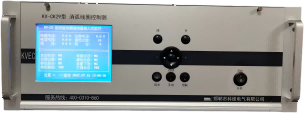

　　KV-CK29型带选线的消弧线圈控制器是我公司专利产品XHXY+(ZTJD) 系列智能型接地补偿限压装置的核心部件，采用总线结构，以 PC104 微型工控机为主机，实现实时测量与控制。系统电容电流测量，采用当今国内外最先进的外加非工频信号法与相位法相结合的新方法，同时兼有幅值相位法、两档计算法等;选线部分除采用各线路有功电流分量和五次谐波的大小和相位进行多重判别外，还采用了最新的有功增量法。整套电路采用最优化设计理论进行设计，保证了测量、选线的准确性，使测量误差最小、实接地选线的准确率为 100%。有关专家认为，该产品具有当前国内外领先水平，除测量和选线最准、控制最佳、运行稳定可靠外，操作使用也极为简便。

2.产品型号说明

3.组成

　　3.1PC104 模板，ICOP-6054V

　　3.2接口调理板：包括模拟信号板、录波板、硬接点通讯板、选线板、档位调整板、显示板、及背板等。

　　3.3液晶显示器：GMG-532240

　　3.4打印机：SP-RMDIII32PHB

　　3.5开关电源：XJ104 输入 DC220V/110V 或 AC220V 输出 DC24V/1A，±12V/1A，5V/10A

　　3.6机箱：型材结构4U标准机箱

4.主要技术性能指标：

　　4.1测量控制部分

　　4.1.1电容电流测量误差：外加信号加相位法≤±1.5%;幅值法、幅值相位法≤±2%

　　4.4.2接地补偿方式：过补、全补、欠补

　　4.1.3残流设定范围：-10A ~ +10A

　　4.1.4位移电压：0V-系统相电压，测量误差≤2%

　　4.1.5位移电流：0-5A ( 或 10A )，测量误差≤±2%

　　4.2选线部分

　　4.2.1选线路数：每台30路 ( 多于30路另议 )

　　4.2.2选线准确率：实接地时 100%

　　4.3正常使用环境

　　海拔高度：≤2000米。环境温度：0-40 度 ( 超过此范围另议 ) 。相对湿度：≤90%。安装于室内，安装地点应通风良好，无影响控制器正常工作的剧烈振动和冲击，无腐蚀性气体和粉尘。

5.电气原理及测量方法

　　5.1原理框图，如图所示：

　　5.2测量方法

　　5.2.1外加非工频信号测量法

　　非工频信号从内附PT 二次侧注入系统，利用注入信号频率及检测到的电压和电流计算出系统的电容电流和残流，然后控制器根据预先设定的补偿方式与残流值调整到所需档位，消弧线圈调至所需的档位后，再细测细调，使运行档位最佳。然后，控制器的测量回路不断检测位移电压或电流相位的变化情况，当位移电压或电流相位的变化量超过设定值时，重新注入信号、测量并调档，或定时测量时间到时，重新注入信号，测量并调档，当系统单相接地时，使接地点的残流被限制在设定范围以内。

　　5.2.2幅值相位法

　　控制器通过调整消弧线圈档位找出回路谐振点，利用谐振点容抗和感抗相等的原理及位移电流的相位计算出系统电容电流，根据预先设定的补偿方式与残流值调整到合适的档位。然后控制器的测量回路不断检测位移电流及其相位的变化情况，当检测到系统发生变化后，利用位移电流幅值与相位的变化量和原测定的电容电流计算出系统变化后的电容电流及残流，当残流超过设定范围时，重新调档计算电容电流。

　　5.2.3幅值法

　　控制器通过调整消弧线圈档位找出回路谐振点，根据谐振点前后两档的参数计算出系统的电容电流。再根据预先设定的补偿方式与残流值调整到合适的档位。然后控制器的测量回路不断检测位移电压或电流的变化情况，当检测到系统发生变化后，重新调档计算电容电流。

6.控制器主要功能：

　　6.1实时测量与控制功能

　　实时测量系统的位移电压、位移电流幅值与相位，实时测量并计算系统的电容电流和残流，及时调整消弧线圈档位，将消弧线圈及时调整到设定残流范围以内的档位。

　　6.2参数设定功能

　　6.2.1根据用户要求与现场运行实际情况设定残流范围

　　6.2.2设定消弧线圈每档感抗和内附 PT每档变比或外附 PT 变比等参数

　　6.2.3通讯设定：包括通讯速率、通讯规约设定及地址设定

　　6.2.4设定系统电压等级、选线路数、消弧线圈最大档位数量等

　　6.2.5设定调容式每个电容值，二次线圈变比，短路阻抗，一次最小感抗等。

　　6.3显示功能

　　配 5.7 吋LCD汉字液晶显示器，操作方便，逐屏显示所须参数及系统的运行状态，人机界面清晰，给人一目了然的感觉。
