1.主要作用：

　　█在 6~66KV 电网中，当系统接地电容电流大于 10A 时，中性点一般采取谐振接地方式(即中性点经消弧线圈接地)，当采用自动跟踪消弧线圈并且为预调谐方式时，因为可以在欠补、全补、过补多种状态下运行，运行在谐振点或接近谐振点运行，为防止由此引起的串联谐振过电压，在消弧线圈接地回路中接入了阻尼电阻， 将中性点的位移电压控制在相电压的 15%以下(规程规定)。

　　█在发生单相接地故障时，为避免阻尼电阻上的有功电流使接地残流增大， 影响消弧线圈的补偿效果，特别设计了阻尼电阻短接控制回路，并且为了在发生单相接地时提高短接动作可靠性。

2.技术性能：

　　█ 额定工作电流：160-630A

　　█ 额定工作电压：1140V

　　█ 额定工作频率：50Hz

　　█ 额定接通能力:2500-6300A

　　█ 额定分断能力:2000-5040A

　　█ 吸合时间:30 ms

　　█ 断开时间:15-40 ms

　　█ 工频耐压:4.2 kv/min

　　█ 发热时间常数: 82-119s

　　█ 电阻额定工作电流：8.4-20A

3.组成：

　　█ 单相的正反向防烧接触器

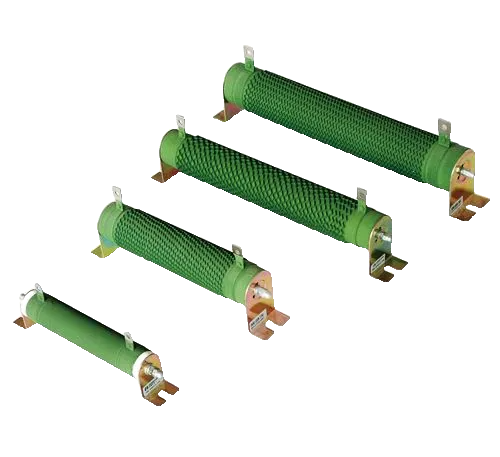

　　█ 1-4组DZ10-2500大功率阻尼电阻

　　█ CT测量装置

　　█ 冷轧板喷塑、不锈钢或其它材料

4.主要功能：

　　4.1阻尼电阻的投切功能：

　　◆当系统发生单相接地时，消弧线圈的零序电流(C1、C2)超过本装置设定的整定值时内部电流继电器动作，通过输出继电器启动真空接触器动作，短接阻尼电阻，接地结束时恢复。

　　◆同时当系统发生单相接地时，消弧线圈的零序电压超过本装置设定的整定值时内部电压继电器动作，通过输出继电器启动真空接触器动作，短接阻尼电阻，接地结束时恢复。

　　4.2失电防烧功能：

　　使用我公司专利产品，常闭真空接触器保护阻尼电阻，保证在阻尼回路控制电源失电情况下也能有效保护阻尼电阻。

　　4.3在线监测保护功能：

　　◆通过电流监视回路，判断接触器是否正常工作，若出现异常时，则能迅速发出故障报警。

　　◆在回路故障信号发出同时，由控制器即刻发出指令，投入备用回路接触器同时投入备用接触器，防止阻尼电阻烧损，保证阻尼回路正常工作。

5.主要优势：

　　█ 有效防止了阻尼电阻烧损

　　阻尼回路采用了我司专利产品常闭接触器及常开接触器组成的双回路、双保护、双驱动形成的控制回路，有效的防止了失电、装置故障、驱动单元故障的情况下，保证阻尼回路正常工作，杜绝了阻尼电阻烧损的情况。

　　█ 有效杜绝了消弧线圈本体烧损

　　可靠的阻尼回路控制，有效杜绝了类似可控硅性能特点不能及时返回而导致的消弧线圈损坏。

　　█ 避免了虚幻接地故障的形成

　　使用接触器可靠控制的阻尼回路，有效杜绝了类似可控硅性能特点导致的虚幻接地的故障。
