KMGR10-800-10型 中性点接地电阻柜
2024-08-03
KMGR10-800-10型 中性点接地电阻柜

1.概述

  电网中性点接地方式是一个综合性的、系统性的问题,既涉及到电网的安全可靠性、又涉及电网的经济性。近年来,中性点经电阻接地系统在我国城市及工业企业的配电网中得到越来越广泛的应用。

  中性点经电阻接地系统在世界上很多国家,比如美国、欧洲、日本、俄罗斯等有着很多年的成熟可靠运行经验。

  在我国,中压电网基本上采用中性点不接地或经消弧线圈接地方式。近年来,随着建设规模的扩大,城市电网迅速增长,电缆线路的增加,使得系统电容电流急剧增加,特别是近几年城市电网的大规模改造,电缆线路逐步代替架空线路,在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式,因单相接地过电压烧坏设备的事故概率大大增加,为了解决这一矛盾,许多城市电力部门在广泛考察、了解国外配电网中性点接地情况的基础上,结合本地电网的具体情况,经过充分的分析、研究,逐步采用中性点经电阻接地方式。中性点经电阻接地方式在北京、上海、广州及深圳等城市的配网中已有多年运行经验,实际应用证明,采用中性点经电阻接地方式是降低中压配电网内部过电压及消除谐振过电压的最有效方式,对降低系统过电压水平、提高系统可靠性具有良好的效果。

  ZXD-30型中性点接地电阻柜适用于6~35kV中压配电网中,是用于连接变压器或发电机与大地之间的一种限流保护电气设备。当配电网发生单相接地故障时,中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继保设备有足够的时间进行检测实现跳闸和备用电路的切换,避免配电网和电气设备遭到破坏。


2.引用的标准

  GB/T10229—1988电抗器

  GB/T12944.1—1991高压穿墙瓷套管技术条件

  GB/T12944.2—1991高压穿墙瓷套管尺寸与特性

  GB4208—1993外壳防护等级(IP代码)

  GB/T16927.1—1997高电压试验技术第一部分:一般试验要求

  GB1208—1997电流互感器

  GB8287.1—1998高压支柱瓷绝缘子第1 部分:技术条件

  DL/T595-1996高压开关设备的共用订货技术条件

  DL/T620-1997交流电气装置的过电压保护和绝缘配合

  DL/T780-2001配电系统中性点接地电阻器


3.型号含义

4.产品特点

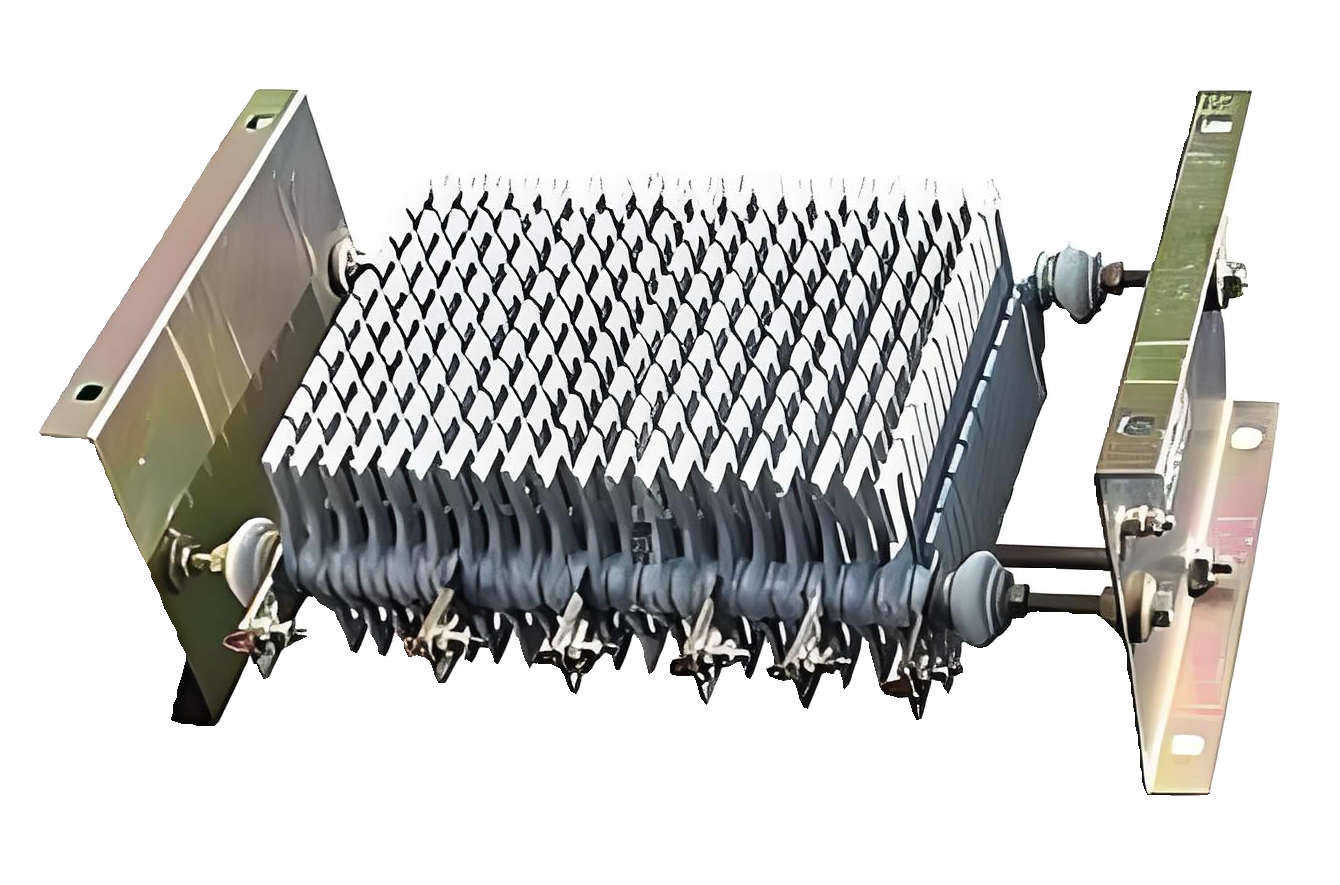

  4.1电阻原件性能特点

  优化的电阻片裁剪方式,利用栅格设计,外包封散热方式,使整个电阻有宽阔的散热面积,温度低。

  温度系数优:既保证了保护动作的灵敏性,同时在保护拒动的情况下可以使故障电流得到一定的限制。

  巧妙的连接方法:结构合理,即使电阻体积小、重量轻,又避免了局部温升过高。

  超越的过电压耐受能力:电阻片间采用最好的绝缘材料,使得电阻具有很高的绝缘水平。

  4.2安装灵活

  具有户内箱式,户外箱式,围栏式等多种结构形式,安装方便灵活,可适应户内、户外各种使用环境。

  电阻采用单元式结构,电阻单元之间连接非常简单可靠,可以快速完成装配。


5.使用范围

  (1)6KV、10KV、20KV、35KV以电缆为主的城市配电网中

  (2)城市地铁、高速铁路等铁路系统

  (3)大型工矿企业、发电厂、机场及港口等电力用户配电网


6.变压器中性点小电阻接地成套装置

  ZXD-30-B 型变压器中性点接地电阻柜工作原理:

  1.变压器联结组别:△/Y-11型中性点接地

  2.变压器联结组别:Y0/△-11型中性点接地

7.变压器中性点接地电阻柜主要技术参数

  备注:可以按用户要求设计制造各种电阻,电阻值从 0~1000Ω,允许通流能力 1~2000A,允许通流时间一般 10S。选择中性点接地电阻主要需要考虑以下因素:电压等级、故障电流、通流时间等三个因素。

8.发电机中性点小电阻接地成套装置

ZXD-30-F型变压器中性点接地电阻柜工作原理:

9.变压器中性点接地电阻柜主要技术参数

  备注:可以按用户要求设计制造各种电阻,电阻值从 0~1000Ω,允许通流能力 1~2000A,允许通流时间一般 10S。选择中性点接地电阻主要需要考虑以下因素:电压等级、故障电流、通流时间等三个因素。


10.中性点接地电阻柜结构及安装尺寸

  ZXD-30 型中性点接地电阻柜的柜体采用喷塑冷轧钢板或不锈钢板制作,根据不同的使用条件,中性点接地电阻柜分为户内型、户外型。其进线可采用上进下出、下进下出、侧进下出等方式。采用上进下出方式时,箱体顶部装有穿墙套管,下进下出方式时箱体底部装有绝缘子,箱体顶部装有四只吊环以便运输及安装时吊装。

  ZXD-30型中性点接地电阻柜采用自然风冷方式,防护等级从IP23到IP54,外壳材质为冷轧钢板或不锈钢板,电阻柜体内有电流互感器,可以测量中性接地点电流并可引出到继电保护装置内,根据接地电流大小整定断路器跳闸时间。

  ZXD-30 型中性点接地电阻柜可固定于混凝土上以保持箱体的垂直放置。箱体外壳经底部螺栓固定孔可靠固定,电阻柜外型尺寸根据用户具体参数而定。

  ZXD-30-B-6.3/40 型变压器中性点接地电阻柜的外型尺寸图:

  ZXD-30-F 型发电机中性点接地电阻柜的外型尺寸图:
